¿850 nm o 940 nm? Cómo elegir la longitud de onda adecuada del LED infrarrojo cercano-

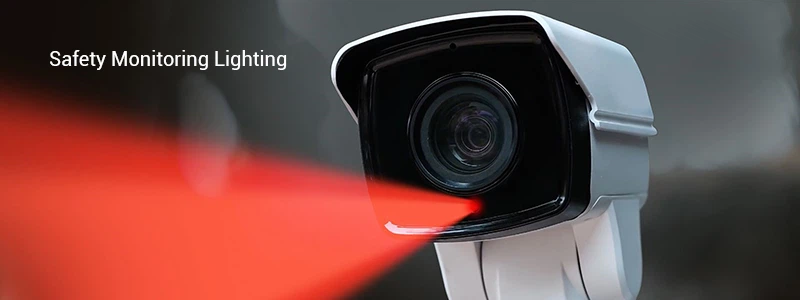

A altas horas de la noche, cuando miras el iluminador infrarrojo de una cámara de seguridad, ¿te has preguntado alguna vez por qué algunas emiten un tenue brillo rojo mientras que otras permanecen completamente invisibles? O, al diseñar un dispositivo de rehabilitación médica, ¿se ha sentido abrumado por la lista de requisitos del proveedor?LED infrarrojo cercano-longitudes de onda-que van desde 730 nm a 1400 nm-¿y no estás seguro de por dónde empezar? No se trata simplemente de una simple cuestión de "visible" versus "invisible". Es una ciencia precisa que depende de cómolongitudes de onda de luz casi-infrarrojasinteractuar con la materia. Elegir la longitud de onda incorrecta puede, en el mejor de los casos, reducir la efectividad de su producto y, en el peor, hacer que falle toda la aplicación. Este artículo eliminará la confusión y profundizará en las diferencias fundamentales entre varioslongitudes de onda LED del infrarrojo cercano-y proporcionarle un "mapa de selección de longitud de onda" claro.
Luz infrarroja-cercana: la "herramienta múltiple-invisible"

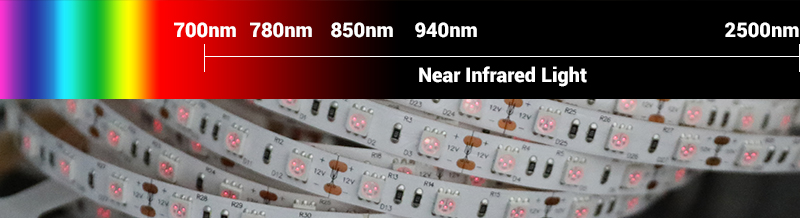

Luz infrarroja cercana-(NIR)Es radiación electromagnética con longitudes de onda entre la luz visible y la luz infrarroja{0}}media, que normalmente oscila entre 700 nm y 2500 nm. Su popularidad en los campos médico, industrial, agrícola y de seguridad se debe a tres ventajas únicas:
Penetración Profunda: Puede penetrar tejidos biológicos o ciertos materiales más profundamente que la luz visible.
Baja carga térmica: A diferencia de la luz infrarroja-lejana, que produce una cantidad significativa de calor, la NIR funciona principalmente a través de efectos no-térmicos, lo que la hace ideal para la irradiación biológica prolongada.
Espectro de huellas dactilares: Muchas sustancias (como el agua, la hemoglobina y las grasas) tienen picos de absorción únicos en la banda NIR, lo que la convierte en una poderosa herramienta para pruebas no-destructivas.
Sin embargo, este "juego de herramientas" tiene subdivisiones más detalladas. Basado en interacciones significativamente diferentes con la materia, el espectro NIR se divide en dos subrangos clave-con capacidades y propósitos muy diferentes.
NIR de onda corta-frente a NIR de onda larga-
| Característica | NIR de onda-corta (SW-NIR) | NIR de onda-larga (LW-NIR) |
|---|---|---|
| Rango de longitud de onda | 700 – 1400 nm (normalmente abarca NIR-A) | 1400 – 2500 nm (normalmente abarca NIR-B y parte de IR-C) |
| Absorción de agua | Absorción débil. Los fotones se dispersan principalmente en el tejido, lo que permite una penetración profunda (hasta varios centímetros). | Fuerte absorción. La energía de los fotones es fácilmente capturada por las moléculas de agua, lo que resulta en una penetración muy superficial (generalmente<1 mm). |
| Fuerza central | Penetración de tejido biológico, imágenes/terapia no-invasivas, iluminación de visión nocturna. | Análisis de composición de materiales, detección de humedad, detección química. |
| Aplicaciones típicas | Biomédico: Fototerapia (p. ej.,LED NIR de 850 nmpara anti-inflamación), imágenes cerebrales, oxímetros de pulso. Seguridad e industria: Visión nocturna invisible de 940 nm, reconocimiento facial. Agricultura: Monitoreo de la salud del cultivo (usando la banda de "borde rojo"). |
Inspección Industrial: Detección del contenido de humedad en productos (p. ej., cereales), clasificación de plástico (PET frente a PVC). Análisis de laboratorio: Control de calidad farmacéutica, cuantificación de composición. Teledetección: Exploración minera, análisis bioquímico de vegetación. |
| Fuente de luz común | LED NIR, diodos láser (por ejemplo, 808 nm, 980 nm). Costo relativamente menor, tecnología madura. | Often requires higher-power halogen lamps or specialty lasers. LEDs are less efficient and more costly at longer wavelengths (>1400 nm). |
| Visibilidad para el ojo humano | Las longitudes de onda por debajo de ~780 nm aparecen en rojo oscuro; 850 nm pueden tener un brillo tenue en la oscuridad total; 940 nm es completamente invisible. | Completamente invisible. |
En una palabra: Si quierespenetraralgo (como piel o tejido) para ver o tratar lo que hay dentro, elijaNIR de onda-corta. Si quieresanalizarla composición de algo (especialmente su contenido de agua), necesitasNIR de onda-larga.
Cómo la longitud de onda determina el destino
¿Por qué una diferencia de tan solo unos pocos nanómetros puede dar lugar a aplicaciones completamente diferentes? La clave está en la relación de "resonancia" entre la energía de los fotones y las vibraciones moleculares internas de la materia.
La física de la profundidad de penetración: En tejido biológico,NIR de onda-cortala luz (especialmente en la "ventana terapéutica" de 700-900 nm) encuentra mucha más dispersión que absorción. Los fotones rebotan como bolas de pinball en la niebla, lo que les permite llegar a los tejidos profundos. A medida que la longitud de onda se desplaza haciaNIR de onda-larga, la energía del fotón coincide cada vez más con los niveles de energía vibratoria (bandas armónicas y combinadas) de los enlaces O-H en las moléculas de agua, lo que conduce a una fuerte absorción. La energía luminosa se convierte rápidamente en calor y no puede penetrar profundamente.
La naturaleza de la "huella digital" de los espectros de absorción: Diferentes sustancias tienen "huellas digitales" de absorción únicas en la región NIR. Por ejemplo, la hemoglobina tiene un valle de absorción cerca de 760 nm, la grasa tiene una absorción característica alrededor de 920-930 nm y el agua tiene fuertes picos de absorción a 970 nm, 1450 nm y 1940 nm. Por lo tanto, seleccionar unfuente de luz NIR de longitud de onda específicaes como elegir tener una conversación con unsustancia objetivo específica.
La brecha de "visión" entre ojos y sensores: 780 nm es el límite teórico de la visión humana. Debajo, los LED aparecen en rojo. Aunque los LED de 850 nm son invisibles, la cola de su espectro de emisión puede caer en el rango de alta-sensibilidad de los sensores CMOS/CCD, y el propio material semiconductor podría emitir un brillo visible extremadamente tenue en la oscuridad total, lo que podría revelar su posición. La energía fotónica de la luz de 940 nm está completamente fuera del rango sensible de los sensores basados en silicio-y del ojo humano, logrando un verdadero "sigilo", que es fundamental para la seguridad.
Cómo elegir la longitud de onda perfecta para su proyecto
Ante numerosas opciones, desde 730 nm hasta 1400 nm, siga este proceso de tres-pasos para eliminar las conjeturas:
Paso 1: Defina su objetivo principal: ¿es "penetración" o "análisis"?
Penetración/Imagen/Terapia: por ejemplo, fototerapia médica, imágenes cerebrales, vigilancia de visión nocturna. → Centrarse enNIR de onda-corta.
Detección/detección de composición: por ejemplo, medición de humedad, clasificación de plástico, control de glucosa en sangre. → Requiere analizar los picos de absorción característicos del material objetivo, lo que puede implicarOnda-cortaoNIR de onda-larga.
Paso 2: Haga una elección-adaptada con precisión dentro del NIR de onda-corta (usando opciones comunes)
850 nm frente a . 940 nm: Este es el dilema más común.
Elegir850nmcuando lo necesitesmayor eficiencia de salida de fotones(más potencia óptica para la misma entrada eléctrica),penetración en el tejido ligeramente más profunda(menos dispersión) y no le importa un posible brillo rojo tenue (irrelevante para la mayoría de los usos médicos/industriales). También es una banda en la que muchos fotodetectores basados en silicio-tienen mayor sensibilidad.
Elegir940 nmcuandoocultamiento absolutoes la máxima prioridad (p. ej., seguridad-de alto nivel, vigilancia encubierta), o si su aplicación tiene un ruido de luz ambiental significativo (940 nm tiene menos interferencia con la luz solar). También es absorbido con mayor fuerza por el agua, lo que le otorga una ventaja en determinadas aplicaciones de biodetección.
Paso 3: Considere la sinergia de múltiples longitudes de onda para obtener una ventaja ganadora
A veces, una sola longitud de onda puede resultar insuficiente. Las aplicaciones-de vanguardia están adoptandoTerapia sinérgica NIR de múltiples-longitudes de onda strategies for a "1+1>Efecto 2":
660 nm (rojo) + 850 nm (NIR): Una combinación clásica. La luz roja actúa sobre las capas superficiales, favoreciendo la actividad celular; El NIR de 850 nm penetra más profundamente, mejorando la circulación sanguínea y reduciendo la inflamación. Ampliamente utilizado en recuperación deportiva y cicatrización de heridas.
810nm + 980nm: 810 nm tiene una afinidad específica por el tejido neural, lo que promueve la reparación; 980 nm es fuertemente absorbido por el agua, produciendo un suave efecto térmico que mejora la microcirculación. Combinados, pueden usarse para el tratamiento del dolor neuropático profundo.
Las consideraciones prácticas
Seguridad: La luz NIR es generalmente segura, pero se necesita precaución con densidades de potencia altas. La onda NIR-larga, debido a la fuerte absorción de agua, es más probable que provoque una acumulación de calor en la superficie. Cualquier dispositivo destinado al uso humano debe cumplir estrictamente con los estándares de seguridad (por ejemplo, IEC 62471).
Consideraciones de costos: Cuanto más larga es la longitud de onda, más difícil es fabricar el LED y la eficiencia de conversión eléctrica-a-óptica normalmente disminuye, lo que provoca que los precios aumenten exponencialmente. Un LED estándar de 850 nm puede costar solo unos pocos centavos, mientras que un LED de 1450 nm de alto-rendimiento podría costar decenas de dólares. Esto debe sopesarse durante el diseño y el presupuesto.
Preguntas frecuentes
1. P: Dicen que 940 nm es invisible, entonces, ¿por qué algunos productos LED de 940 nm todavía parecen tener un brillo rojo extremadamente tenue en la oscuridad?
A: Los fotones genuinos de 940 nm son absolutamente invisibles para el ojo humano. El tenue brillo rojo que puede observar probablemente proviene de dos fuentes: 1) Reflejo o fluorescencia de la luz interna por el material de embalaje del chip LED en ciertos ángulos, o 2) Fuga de luz de otras luces indicadoras o luz visible muy débil del circuito de conducción. Un LED de 940 nm de alta-calidad no debe tener fugas de luz visibles bajo ninguna circunstancia. Este fenómeno es fundamentalmente diferente del caso deLED NIR de 850 nm, que podrían ser capturados por cámaras o producir emisiones visibles minúsculas debido a su "cola" espectral.
2. P: ¿Cómo puedo detectar o verificar si un LED NIR completamente invisible (como 940 nm) está funcionando?
A: El método más conveniente es utilizar la cámara de un teléfono inteligente. Los sensores CMOS de la mayoría de las cámaras de los teléfonos inteligentes son sensibles a la luz NIR (aunque los filtros suelen atenuarla). Apunta la cámara de tu teléfono hacia el LED iluminado de 940 nm y normalmente verás un punto blanco brillante o violeta-blanco en la pantalla. Un método más profesional implica el uso de un fotodetector o espectrómetro NIR.Nunca mire directamente a fuentes de luz infrarroja potencialmente altas-de potencia.
3. P: En aplicaciones biomédicas, tanto 810 nm como 830 nm se denominan "longitudes de onda doradas" en la ventana terapéutica. ¿Cuál es la diferencia y cómo debo elegir?
A: Tanto 810 nm como 830 nm son longitudes de onda terapéuticas altamente efectivas con profundidades de penetración similares. La principal diferencia radica en su alineación ligeramente diferente con los picos de absorción de la citocromo c oxidasa, una enzima clave en las mitocondrias celulares (el centro energético de la célula). Algunos estudios sugieren810 nmpodría tener una especificidad ligeramente mayor para estimular y reparar el tejido neural, de ahí su uso más amplio en neurorrehabilitación y odontología.830nmestá muy bien-respaldado por investigaciones clínicas por sus efectos antiinflamatorios y analgésicos. En la práctica, esta diferencia puede ser menor que la variabilidad individual y otras variables del protocolo de tratamiento. Lo que suele ser más crítico es garantizar que el dispositivo proporcione una densidad de energía suficiente y uniforme. Al elegir, priorice las longitudes de onda con respaldo sustancial de la literatura clínica para su condición objetivo específica.
Notas y fuentes:
Las propiedades ópticas del tejido de la "ventana terapéutica" NIR (700-900 nm) se basan en la investigación clásica de TJ Farrell et al., que explica cómo la dispersión domina la absorción en esta banda, lo que permite una penetración profunda.
Los datos de los espectros de absorción característicos para agua y biomoléculas en el NIR se pueden encontrar en la base de datos de espectroscopía molecular del NIST o en laManual de análisis del infrarrojo cercano-.
La investigación sobre los efectos sinérgicos de la fotobiomodulación de múltiples-longitudes de onda (p. ej., 660 nm+850nm) se puede encontrar en artículos de revisión de Hamblin MR et al., publicados en revistas comoFotomedicina y Cirugía Láser, que detalla mecanismos de diferentes longitudes de onda que se dirigen a diferentes componentes celulares.
El análisis de ocultación para diferentes longitudes de onda NIR (850 nm frente a 940 nm) en seguridad se basa en la curva de respuesta espectral (curva de eficiencia cuántica) de los sensores CMOS basados en silicio-, que normalmente muestra una menor capacidad de respuesta alrededor de 940 nm en comparación con 850 nm.
