Guía para el cableado directo-de tubos LED T8 de doble-extremos
Reemplazar la iluminación fluorescente tradicional por tubos LED T8 de doble-punta es una forma eficaz de mejorar la eficiencia energética y la calidad de la luz. A diferencia de las versiones "plug-y-play", los modelos de cable-directo (o balasto-bypass) requieren una modificación permanente del dispositivo de iluminación existente. Esta guía proporciona una descripción general clara, paso-paso-del proceso.
Consideraciones preliminares importantes
Antes de comenzar cualquier trabajo, es fundamental comprender lo siguiente:
Seguridad ante todo:Asegúrese siempre de que la fuente de alimentación principal de la lámpara esté apagada en el disyuntor antes de comenzar cualquier trabajo.
Tipo de tubo:Confirma que tienescable directo-olastre-bypasstubos LED de doble-extremos. Estos no son compatibles con los balastros fluorescentes existentes.

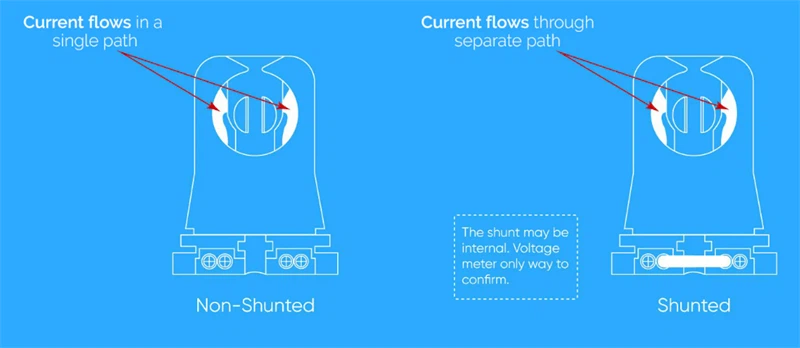

Lápidas:Los tubos LED-de doble extremo requierenlápidas no-desviadas(los casquillos que sujetan los extremos del tubo). Las lápidas desviadas, comunes en las luminarias fluorescentes-de encendido rápido, proporcionan una única ruta eléctrica a través de ambos contactos. Las lápidas no-desviadas proporcionan dos caminos separados e independientes. La mayoría de las instalaciones-de cables directos requerirán que reemplaces las lápidas desviadas por versiones sin-desviaciones.
Asesoramiento profesional:Si no está seguro de alguna parte de este proceso o no tiene experiencia con trabajos eléctricos, se recomienda consultar a un electricista calificado.
Descripción general: funcionamiento-directo frente a funcionamiento fluorescente

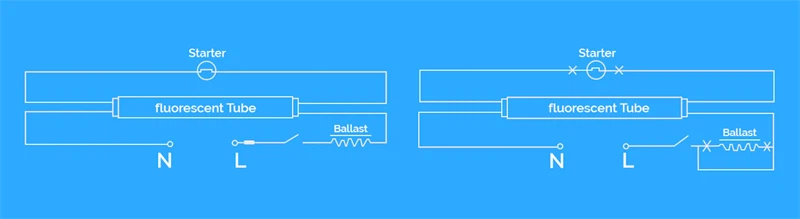

En una lámpara fluorescente estándar, la energía fluye a través de un balastro que regula la corriente que llega a los tubos. En una instalación LED-de cable directo, quitarás este balastro y suministrarás voltaje de línea directamente a los enchufes del tubo.
Una diferencia clave con los tubos-de doble extremo es cómo reciben energía:
Tubos-de un solo extremo:Reciba conexiones de línea (viva) y neutrales desde el mismo extremo.
Tubos-de doble extremo:Reciba la conexión de línea (caliente) en un extremo y la conexión neutral en el otro.
Guía de instalación
Paso 1: preparar el accesorio e identificar los componentes
Apague la alimentación en el disyuntor y verifique que esté apagado.
Retire los viejos tubos fluorescentes y la tapa del dispositivo para acceder al cableado interno.
Identifique el balasto, las lápidas y los cables de alimentación principal (normalmente negro para línea y blanco para neutro).
Paso 2: quitar el lastre viejo
Con un cortador de alambre, corte con cuidado los cables que conectan el balastro a las lápidas y a la red eléctrica. Corte los cables lo más cerca posible del balastro.
Retire el lastre del dispositivo. Es posible que tengas que desenroscarlo de su soporte de montaje.
Importante:Deseche el balastro viejo de acuerdo con las regulaciones locales para desechos electrónicos.
Paso 3: verificar o reemplazar lápidas
Compruebe que todas las lápidas no estén-desviadas. Si están desviados, debes reemplazarlos con versiones no-desviadas.
Para instalar una nueva lápida, pase los cables del dispositivo a través de la base de la lápida, conéctelos a los terminales de la lápida y asegure la lápida en su lugar.
Paso 4: realice las conexiones eléctricas
El método de cableado depende de si está instalando un solo tubo o varios tubos en un solo dispositivo.
Para un solo tubo LED T8:
Esto requiere una conexión en serie simple dentro del dispositivo.

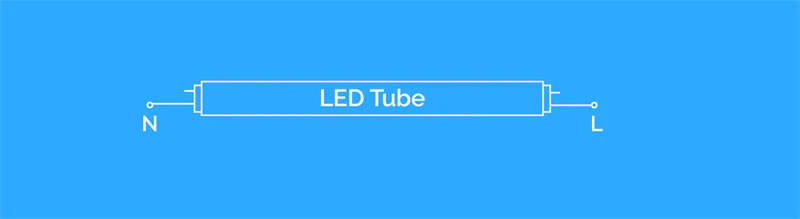

Conecte elLínea (negra)cable de la red eléctrica a uno de los pines de la lápida enun extremodel aparato.
Conecte elNeutro (blanco)cable de la red eléctrica a uno de los pines de la lápida en elextremo opuestodel aparato.
Asegúrate de que todas las conexiones estén seguras usando tuercas para cables o conectores a presión-.
Para múltiples tubos LED T8:
Se deben conectar varios tubos enparalelo. Esto garantiza que si un tubo falla, los demás seguirán funcionando. Hay dos métodos comunes:
Método de cadena múltiple-:
Tienda pares individuales de cables de línea y neutro desde el punto de conexión de suministro principal hasta cada conjunto de lápidas. Este es un método muy confiable pero puede usar más cable.
Método de cadena de margarita-:
Esta es una técnica de cableado más eficiente.
Suministre el cable de línea a la primera lápida en un lado del dispositivo. Luego, use un cable de puente corto para conectar desde el segundo contacto de esa misma lápida al primer contacto de la siguiente lápida, y así sucesivamente.
Repita este proceso para el cable neutro en el lado opuesto del dispositivo.
Nota de seguridad crucial:Durante todo el proceso, asegúrese de que los cables de Línea y Neutro nunca se toquen entre sí, ya que esto provocará un cortocircuito.
Paso 5: comprobaciones y pruebas finales
Una vez que todas las conexiones estén seguras y aisladas, introduzca con cuidado los cables en el dispositivo para asegurarse de que no interfieran con los tubos.
Vuelva a instalar la cubierta del accesorio.
Instale los nuevos tubos LED T8 de doble-extremos introduciéndolos en las lápidas y dándoles un cuarto-de vuelta para fijarlos en su lugar.
Restablezca la energía en el disyuntor.
Encienda el aparato. Los tubos LED deben iluminarse instantáneamente sin parpadear ni zumbar, lo que indica una instalación exitosa.
Si sigue estos pasos, podrá convertir con éxito sus lámparas fluorescentes en iluminación LED moderna y{0}}eficiente desde el punto de vista energético. Para obtener más información o consultas específicas sobre productos, consulte las pautas del fabricante o comuníquese con un profesional de la iluminación.
