Una guía práctica para el cableado y las fuentes de alimentación de tiras de LED
Si bien el cableado y las fuentes de alimentación pueden no ser los aspectos más glamorosos de las tiras de iluminación LED, constituyen la base fundamental de cualquier instalación exitosa. La configuración eléctrica adecuada garantiza no solo un rendimiento óptimo sino también confiabilidad y seguridad-a largo plazo.
Esta guía desglosa los aspectos esenciales de la alimentación y el cableado de las tiras de LED en términos claros y prácticos.
Comprensión de las fuentes de alimentación LED
El papel de las fuentes de alimentación
Las tiras de LED funcionan con corriente continua (CC) de bajo-voltaje - normalmente 12 V o 24 V -, mientras que los enchufes domésticos suministran corriente alterna (CA) de alto-voltaje. La fuente de alimentación (también llamada controlador o transformador de LED) cierra esta brecha al convertir 230 V CA en un voltaje de CC estable que sus LED pueden usar de manera segura.
Intentar conectar tiras de LED directamente a la red eléctrica las destruirá instantáneamente. La fuente de alimentación actúa como intermediario protector, asegurando que sus LED reciban energía limpia y regulada.
Seleccionar el voltaje correcto
Siempre haga coincidir el voltaje de su fuente de alimentación con los requisitos de su tira de LED. Usar una fuente de alimentación de 12 V con una tira de 24 V dará como resultado un rendimiento deficiente, mientras que conectar una fuente de alimentación de 24 V a una tira de 12 V dañará permanentemente los LED.
Calcular la capacidad del suministro de energía
Para determinar el tamaño de fuente de alimentación adecuado:
Calcular la potencia total: potencia de la tira por metro × longitud total
Agregue un margen de seguridad del 20 %: potencia total × 1,2
Seleccione una fuente de alimentación con igual o mayor capacidad
Ejemplo:
5 metros de tira de 9,6W/m=48W
Con 20% de buffer: 48W × 1.2=57.6W
Recomendado: fuente de alimentación de 60W
Consejo profesional:Nunca redondee hacia abajo al seleccionar la capacidad de la fuente de alimentación. Operar al 80% de la capacidad máxima o menos extiende la vida útil de los componentes y mejora la seguridad.
Consideraciones de eficiencia
Las fuentes de alimentación de alta-eficiencia (85-95 % de eficiencia) convierten más electricidad en luz utilizable y generan menos calor. Esto reduce los costos operativos y mejora la longevidad del sistema.
Fundamentos de cableado
Selección del calibre del cable
El grosor del cable (medido en AWG - American Wire Gauge) afecta directamente el rendimiento. Los cables más delgados tienen una mayor resistencia eléctrica, lo que provoca una caída de voltaje con la distancia.
Pautas generales:
Tiradas cortas (menos de 3 m): 18-20 AWG
Tiradas medianas (3-8 m): 16-18 AWG
Tiradas largas (más de 8 m): 14-16 AWG
Recuerde: los números AWG más bajos indican cables más gruesos con menor resistencia.
Configuraciones de cableado

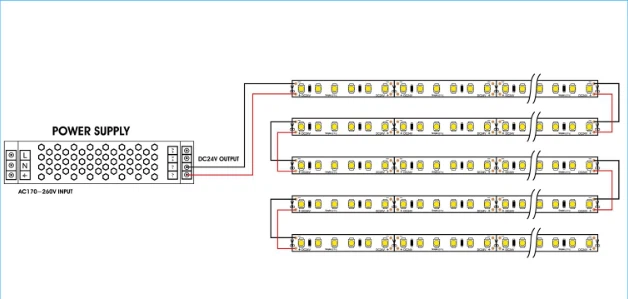

Cableado en serie
Conecta tiras de extremo-a-extremo en una sola cadena
Adecuado para recorridos cortos (menos de 3 m para 12 V, 5 m para 24 V)
La caída de voltaje se vuelve significativa en recorridos más largos
Un único punto de falla puede afectar a toda la cadena
Cableado paralelo
Conecta cada tira directamente a la fuente de alimentación.
Mantiene un brillo constante en todas las secciones.
Evita que fallas individuales afecten a otras tiras
Requiere más cableado pero ofrece un rendimiento superior
Conexión de varias tiras
Longitudes máximas de tirada recomendadas:
Tiras de 12V: 3-5 metros
Tiras de 24V: 5-10 metros
Para instalaciones más largas:
Utilice cableado paralelo desde la fuente de alimentación.
Emplear amplificadores de señal para sistemas RGB/RGBW.
Alimentación desde ambos extremos para minimizar la caída de voltaje.
Manejo de la caída de voltaje
La caída de voltaje se manifiesta como una atenuación progresiva a lo largo de una tira de LED, particularmente notable en tiradas más largas. Esto ocurre debido a la resistencia eléctrica natural en los cables y los circuitos de tira.
Estrategias de prevención:
Elija sistemas de 24 V para tiradas más largas
Coloque las fuentes de alimentación cerca de los puntos de instalación.
Utilice calibres de cable adecuados
Implementar configuraciones de cableado paralelo
Potencia carreras individuales largas desde ambos extremos
Consideraciones de seguridad
A pesar de operar a bajos voltajes, las prácticas de seguridad adecuadas siguen siendo esenciales:
Protección de circuito
Instale fusibles o disyuntores con una clasificación ligeramente superior al consumo de corriente de su sistema.
Ejemplo: fusible de 3 A para un sistema de 2,5 A
Gestión de carga
Mantener el buffer de energía del 20%
Evite conectar-varias tiras en cadena a una única fuente de alimentación
Seguridad de la conexión
Utilice conectores aislados o técnicas de soldadura adecuadas.
Asegure todas las conexiones contra vibraciones o movimientos.
Protección ambiental
Utilice componentes con clasificación IP-en lugares húmedos
Mantenga el cableado alejado de fuentes de calor.
Sellar las conexiones exteriores contra la humedad.
Cumplimiento normativo
Todo el trabajo con voltaje de red debe cumplir con los códigos eléctricos locales.
Consulte a electricistas cualificados para las conexiones a la red eléctrica.
Errores comunes de instalación
Desajuste de voltaje
Verifique siempre la compatibilidad de la regleta y la fuente de alimentación
Fuentes de alimentación de tamaño insuficiente
Calcular la carga total incluyendo el margen de seguridad
Conexiones inadecuadas
Garantizar conexiones mecánicas y eléctricas sólidas.
Mantenga la polaridad correcta (+ a +, - a -)
Longitud excesiva de la serie
Utilice cableado paralelo para recorridos que excedan las recomendaciones del fabricante.
Tamaño de cable inadecuado
Seleccione el calibre apropiado para la longitud del recorrido y la carga actual
Conclusiones clave
Haga coincidir el voltaje de la fuente de alimentación exactamente con los requisitos de la tira de LED
Calcule la potencia total y agregue un margen de seguridad del 20%
Seleccione el calibre de cable apropiado para su instalación
Prefiere cableado paralelo para múltiples tiras o tramos largos
Implementar fusibles y protección de circuitos adecuados
Utilice componentes con clasificación IP-en áreas propensas a la humedad-
Consulta con profesionales para trabajos eléctricos de red.
Si sigue estas pautas, podrá crear instalaciones de iluminación LED que ofrezcan un rendimiento constante, una vida útil prolongada y resultados de calidad-profesional.
Nota: Esta información proporciona orientación general para instalaciones de CC de bajo-voltaje. Consulte siempre las especificaciones del fabricante de sus componentes específicos y los códigos eléctricos locales para conocer los requisitos de cumplimiento.
