Guía de instalación: Cinta LED RGB PX24500 con controlador de pared
Herramientas y materiales que necesitará:
Controlador RGB PX24500
Controlador de pared
Cables CAT5/de red
Cable de alimentación de 2 núcleos
Destornillador-de cabeza plana
Cortadores de alambre
Instrucciones paso-a-paso:
Conecte la cinta RGB:
Afloje los terminales del controlador PX24500.
Inserte los cables de su cinta LED RGB en los puertos correctos:
NegroaV+
RojoaR
VerdeaG
AzulaB
Apriete los terminales para asegurar los cables.
Conecte los cables de alimentación:
Ubique los terminales de entrada de energía en el PX24500.
Inserte su cable de alimentación de 2 núcleos en el+ (Positivo)y- (Negativo)terminales y apriételos.
Para múltiples controladores:Conecte en cadena- los cables de alimentación de una unidad a la siguiente. Asegúrese de que quede un cable libre para conectarlo a la fuente de alimentación principal más adelante.
Prepare el cable CAT5:
Tome un cable CAT5 y pele el conector de plástico de un extremo para exponer los cables individuales.
Conecte el controlador de pared:
Inserte el extremo preparado del cable CAT5 en la ranura designada en la parte posterior del controlador de pared.

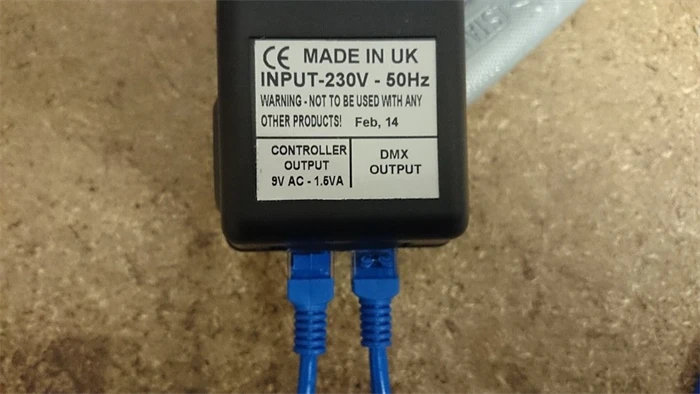

Vincule el controlador al paquete de energía:
Conecte el otro extremo del cable CAT5 (del controlador de pared) al"Controlador"puerto en el PX24500.
Luego, tome un segundo cable CAT5 y conéctelo al"Salida DMX"puerto en el PX24500.
Daisy-Encadene varias unidades (si corresponde):
Para conectar unidades PX24500 adicionales, pase el cable CAT5 desde el conector de la primera unidad."Salida DMX"hacia"DMX IN" inferiorpuerto en la siguiente unidad.
Continúe esta cadena, con la unidad final de la cadena con la parte superior vacía."SALIDA DMX"puerto.
Encienda el sistema:
Conecte la fuente de alimentación PX24500 a una toma de corriente.
Finalmente, conecte el extremo libre de su cable de alimentación de 2 núcleos a su fuente de alimentación LED.
Terminación:
Su cinta LED RGB ahora debería iluminarse. Utilice el controlador de pared para seleccionar colores, cambiar modos y ajustar la iluminación según sus preferencias.
