La física de las sombras: resoluciónZonas oscuras de bombilla en forma de T-con Óptica Asimétrica

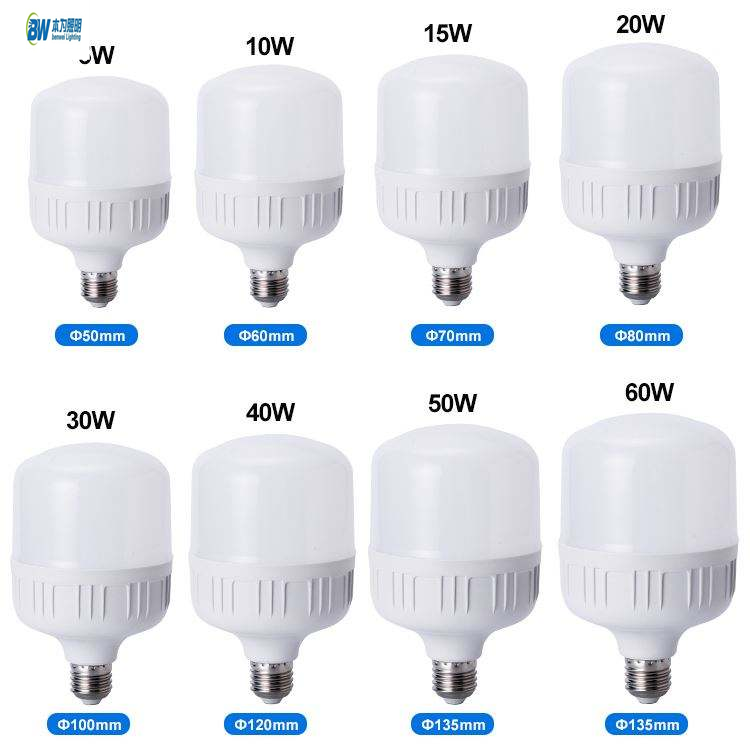

Las bombillas LED en forma de T-se enfrentan a una paradoja óptica inherente: su factor de forma horizontal permite una disipación de calor superior, pero crea una "zona oscura" axial que afecta a las aplicaciones de iluminación empotrada. Este efecto de sombra surge de limitaciones geométricas fundamentales que los diseños de lentes asimétricos resuelven de manera única.
Anatomía de la zona oscura
Cuando se monta con la base-hacia abajo (orientación estándar), la estructura de una bombilla T-crea tres obstáculos-que bloquean la luz:
Colocación de LED- Los COB montados horizontalmente proyectan sombras hacia abajo
Cuerpo del disipador de calor- La columna central de aluminio obstruye entre el 30 y el 40 % de las emisiones inferiores
Pérdidas reflectantes - Light striking the bulb neck at >Los ángulos de incidencia de 80 grados se reflejan internamente.
Resultado: Un vacío cónico de 30 a 50 grados debajo de la bombilla donde la iluminancia cae entre un 70 y un 90 % en comparación con la salida lateral.
Soluciones y limitaciones tradicionales
| Método | Efecto en la zona oscura | Desventajas |
|---|---|---|
| Domos difusores | 20-30% de reducción | 15-25% de pérdida de lúmenes, deslumbramiento |
| LED SMD inferiores | 40% de mejora | +30% de carga térmica, costo ↑ 25% |
| Recubrimientos reflectantes | Efecto mínimo | Yellowing at >85 grados |
Lentes asimétricas: una solución fotónica
Las lentes asimétricas TIR (Reflexión interna total) atacan el problema mediante una redirección de rayos de precisión:
Estrategia óptica central
Hemisferio superior
control de luz: colima los rayos dentro de la zona de 0 a 60 grados
Característica de la lente: Prismas facetados-escarpados (ángulos de 55 a 65 grados)
hemisferio inferior
control de luz: Refracta agresivamente la luz hacia abajo
Característica de la lente: Anillos de Fresnel en ángulo-poco profundo (12-18 grados)
Comparación de ruta de luz:
Lente estándar:
Ángulo del rayo → 0 grados (axial): 85% de transmisión
Ángulo del rayo → 70 grados (hacia abajo): 30% de transmisión
Lente asimétrica:
Ángulo del rayo → 0 grados: 92% de transmisión
Ángulo del rayo → 70 grados: 78% de transmisión
Diseño probado: el perfil Batwing
Adoptar soluciones de alto-rendimientodistribución luminosa de murciélago:
Intensidad máxima: A 30 grados y 60 grados (no 0 grados)
Relleno de zona oscura: Fotones redirigidos desde zonas laterales de 100-120 grados
Eficiencia: Maintains >90 % de utilización de la luz frente al . 70 % en bombillas difusas
Estudio de caso: bombilla T-E26 de 800 lm
| Parámetro | Lente simétrica | Lente asimétrica |
|---|---|---|
| Iluminancia axial (0 grados) | 35 lux | 210 lux |
| L70 vida útil | 25.000 horas | 35.000 horas* |
| Uniformidad del haz | 1:8.5 | 1:2.3 |
| Eficacia del sistema | 88 lm/W | 94 lm/W |
| *Reducción de la carga térmica debido a los SMD eliminados |
Consideraciones de fabricación
Moldeo por inyección
Las lentes de doble-ángulo requieren moldes de acción-lateral (+15% del costo de herramientas)
Draft angles: >1 grado en zonas de Fresnel para evitar que se pegue
Selección de materiales
PMMA de grado óptico-(92 % de transmisión)
UV-stabilized grades prevent yellowing (>50.000 horas)
Sistemas de alineación
Tolerancia de posicionamiento de lente-a-COB: ±0,15 mm
Se recomienda la alineación de la visión robótica
La física detrás de la solución
Las lentes asimétricas explotanLey de SnellyCondiciones de contorno TIR:
Al crear deliberadamente discontinuidades del índice de refracción (PMMA: 1,49, Aire: 1,0), las facetas inferiores-alcanzan ángulos críticos tan bajos como 42,2 grados. Esto permite una curvatura extrema de los rayos, imposible con ópticas simétricas.
Cuando prevalece la simetría
Los diseños asimétricos tienen ventajas y desventajas:
Riesgo de deslumbramiento lateral: Requiere micro-rejillas para ángulos de más de 80 grados
cambio de color: Variación CCT de hasta 200K en zonas de borde
Prima de costo: 18-22% más que las lentes estándar
Para las bombillas omnidireccionales (forma de A-), siguen siendo preferibles los diseños simétricos.
Conclusión: precisión sobre potencia
Las zonas oscuras de las bombillas T-no se resuelven añadiendo más lúmenes, sino redirigiendo los fotones existentes a través de óptica computacional. Las lentes asimétricas transforman las debilidades geométricas en oportunidades al convertir estructuras obstructivas en elementos guía de luz-. Este enfoque demuestra que en la iluminación avanzada, controlar el vector de la luz a menudo importa más que su cantidad. A medida que las bombillas T-evolucionen para aplicaciones de alto-valor, como iluminación de museos y luminarias quirúrgicas, los diseños ópticos asimétricos se convertirán en el punto de referencia, lo que demuestra que, a veces, la luz más equilibrada requiere ópticas deliberadamente desequilibradas.
